Heiz- und Kühldecke mit Kapillarrohrmatte OPTIMAT SB 20.00
großes City Apartment mit offener Wohnküche und bodentiefen Fenstern
"More" Apartments Amsterdam © Ronald Tilleman

Systembeschreibung

Ausführung
Die Kapillarrohrmatten werden unterhalb einer abgehängten Gipskartondecke eingeputzt. Sichtseitig entsteht eine geschlossene, fugenlose Putzdecke zur Abführung bzw. Zuführung sensibler Wärmelasten. Das Wasser zirkuliert geräuschlos in den Kapillarrohrmatten und temperiert die Räume zum großen Teil über Strahlung, teilweise über Konvektion.

Kapillarrohrmatte
Für dieses System wird die Clina Kapillarrohrmatte OPTIMAT SB 20.00 empfohlen.

Länge & Breite
Die Kapillarrohrmatten werden projektbezogen bei Clina für jeden Raum in Länge und  Breite maßgefertigt. Auf der Baustelle werden die Stammrohre durch Heizelement-Muffenschweißen miteinander verbunden.
Dabei handelt sich um eine sichere, nicht lösbare Verbindung.

Hydraulischer Anschluss
Stammrohre und Zuleitungen werden im Hohlraum der abgehängten Decke untergebracht. Die zu einem hydraulischen Kreis verschweißten Kapillarrohrmatten werden an die Vor- und Rücklaufleitungen angeschlossen.

Selbstverständlich kann der Deckenhohlraum für weitere Installationen genutzt werden.

Befestigung
Die Kapillarrohrmatten verlaufen durch einen Schlitz in der Gipskartonplatte auf die Raumseite und werden dort mit Edelstahlklammern bzw. verzinkten Heftklammern befestigt.

Lampen & Lüftung
Größere Öffnungen müssen in der Planungsphase berücksichtigt werden. Bis ca. 100 mm ist dies auch noch während der Bauphase durch einfaches Auseinanderziehen der Kapillarrohre möglich.

Putz
Alle handelsüblichen Putze wie Gips-, Kalk-, Zement- oder Akustikputz sind geeignet. Sie werden zum Beispiel im Spritzverfahren bis zu einer Putz-Schichtdicke von 15 mm aufgetragen.

Regelung
Das System ist raumweise regelbar.

Einsatzbereiche
Für alle Gebäudetypen, wie Bürogebäude, Wohngebäude, Hotels etc. geeignet, egal ob Neubau oder Sanierung.

Aufbau

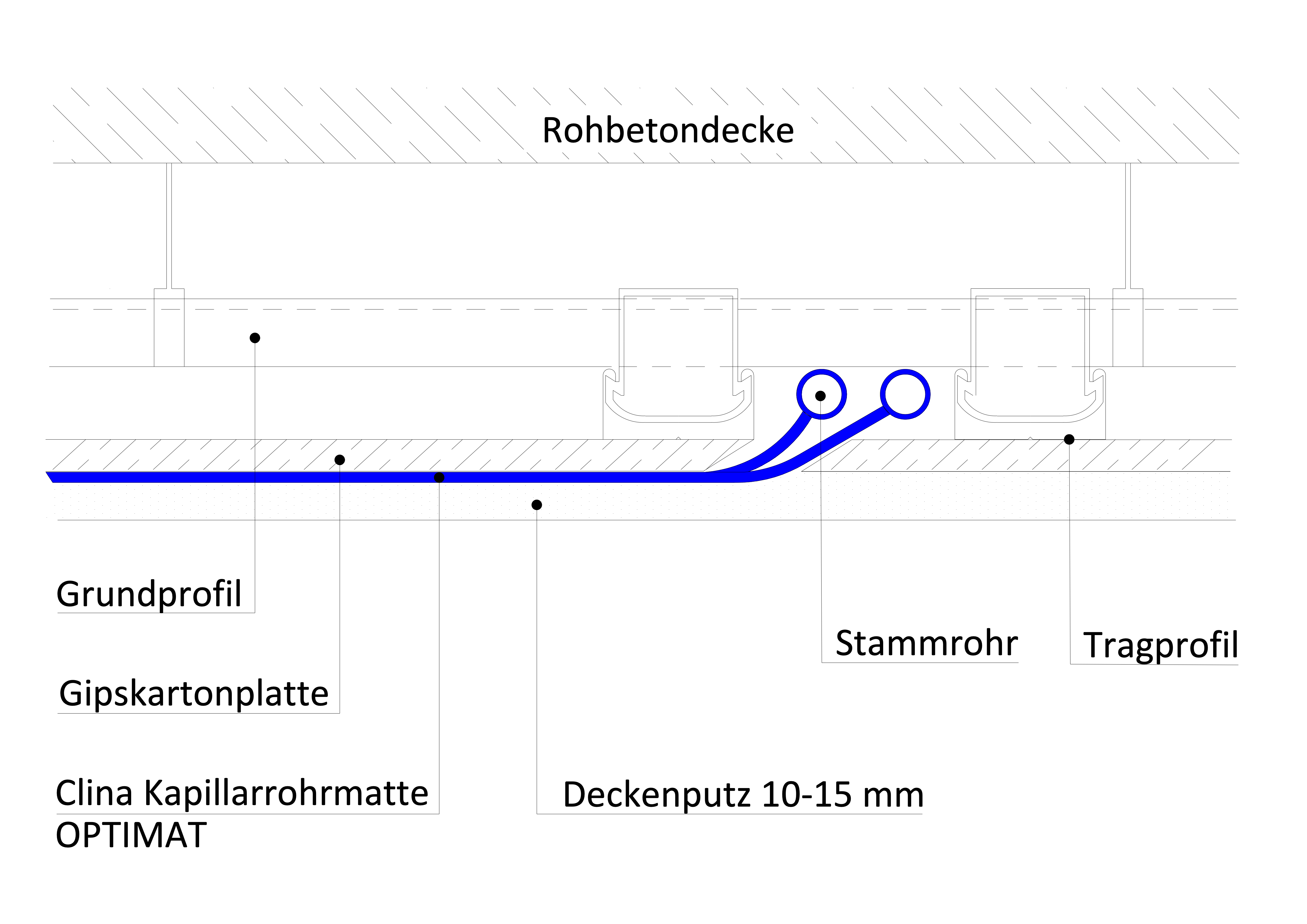

Putz an Gipskarton_Decke_Clina Schnittdarstellung



Deckenschnitt Putz an Gipskarton

Die Kapillarrohrmatten werden unterhalb einer abgehängten Gipskartondecke eingeputzt.

Stammrohre und Zuleitungen werden im Hohlraum der abgehängten Decke untergebracht.

Die Kapillarrohrmatten verlaufen durch einen Schlitz in der Gipskartonplatte auf die Raumseite und werden dort mit Edelstahl- bzw. verzinkten Heftklammern befestigt.

Putz wird zum Beispiel im Spritzverfahren bis zu einer Schichtdicke von 15 mm aufgetragen.

Empfohlene Kapillarrohrmatte

Die OPTIMAT SB 20.00 besteht aus 2 runden Stammrohren (20 x 2,0 mm) und Kapillarrohren
(4,3 x 0,8 mm).

Der gleich bleibende Abstand der Kapillarrohre (Stichmaß) beträgt 20 mm und wird durch die Omegabänder gewährleistet.


Besondere Eigenschaften

  • hohe mechanische Belastbarkeit
  • geringer Druckverlust
  • gute Entlüftbarkeit



Zur Kapillarrohrmatte Optimat

OPTIMAT SB 20 mit Beschriftung_Clina Kapillarrohrmatte

OPTIMAT SB 20

Vorteile

Kühlen und Heizen mit einem System
In den meisten Gebäuden ist der abzudeckende Wärmebedarf aufgrund der gut gedämmten Gebäudehülle so gering, dass über unsichtbar in der Decke integrierte Kapillarrohrmatten nicht nur im Sommer hervorragend gekühlt, sondern in der kalten Jahreszeit auch sehr komfortabel und energieeffizient geheizt werden kann.

Hohe Leistung und Dynamik
Durch die vollständig vom Putz umschlossenen Kapillarrohre  ergibt sich eine großflächige Wärmeleitung. Die oberflächennahe Lage mit geringer Putzüberdeckung sorgt für ein schnelles Ansprechverhalten. Diese Ausführung ermöglicht einen maximalen Aktivierungsgrad der Decke.

Gutes Preis-/Leistungsverhältnis
Der Einsatz von großformatigen Kapillarrohrmatten verringert den Installationsaufwand. Der übliche Putzauftrag wird durch die Kapillarrohrmatte nicht beeinflusst. Es entstehen keine Mehrkosten für Material.

Sehr geringe Aufbauhöhe
Eine vollständige Einbettung der Kapillarrohre wird mit einer Putz-Schichtdicke von 10-15 mm erreicht. Die Stammrohre und Zuleitungen werden im Deckenhohlraum untergebracht.

Sehr flexibel
Diese Ausführung ist an alle räumlichen Gegebenheiten anpassbar, z.B. auch an Wölbungen.

Einzelraumregelung
Die Temperatur ist raumweise regelbar.

Besser als Bauteilaktivierung
Die Putzdecke überzeugt mit einer deutlich höheren Dynamik, Leistung und Oberflächengüte.

Werte

HEIZLEISTUNG

nach DIN EN 14037/5

KÜHLLEISTUNG

nach DIN EN 14240

AKUSTIK

105,3 W/m²  (MP 75)
ΔT = 15 K, aktive Mattenfläche

90,6 W/m²  (MP 75)
ΔT = 10 K, aktive Mattenfläche
bewerteter Schallabsorptionsgrad
gemäß Herstellerangaben des Putzes

AUFBAUHÖHE:
(ohne Stammrohre und Zuleitungen)
10-15 mm im Putz

SYSTEMGEWICHT:
(mit Wasser gefüllt)
750 g/m² zzgl. GK-Decke + Putz

DRUCKSTUFE:
PN 10

Leistungsdiagramme

SPEZIFISCHE KÜHLLEISTUNG NACH DIN 4715 / DIN EN 14240

SPEZIFISCHE KÜHLLEISTUNG NACH DIN 4715 / DIN EN 14240



SPEZIFISCHE HEIZLEISTUNG NACH DIN 4715 / DIN EN 14240 / 14037-5 (ENTWURF)

SPEZIFISCHE HEIZLEISTUNG NACH DIN 4715 / DIN EN 14240 / 14037
