Heiz- und Kühldecke mit integrierter Kapillarrohrmatte OPTIMAT GB 15
OPTIPANEL 15 UNGELOCHT – FÜR DECKE UND WAND
Belfius Tower Brussels VIP Offices © Jaspers-Eyers Architects / Photography Nicolas Schimp

Systembeschreibung

Ausführung
Clina OPTIPANEL 15 ist eine vorgefertigte Gips­kartonplatte mit integrierter Kapillarrohrmatte. Die OPTIPANEL 15 werden an die Profile einer Unter­konstruktion angeschraubt. Sichtseitig entsteht eine fugenlose Gipskartondecke oder Gipskartonwand zur Abführung bzw. Zuführung sensibler Wärmelasten.
Das Wasser zirkuliert geräuschlos in den Kapillarrohr­matten und temperiert die Räume zum großen Teil über Strahlung, teilweise auch über Konvektion.

Gipskartonplatte & Kapillarrohrmatte
Das OPTIPANEL 15 besteht aus einer 12,5 mm ungelochten Gipskartonplatte und der Clina Kapillarrohrmatte OPTIMAT GB 15.

Länge & Breite
Clina fertigt die OPTIPANEL 15 in den Abmessungen 2000 x 625 mm oder 2.000 x 1.250 mm (Standard). Projektbezogen können auch andere Formate geliefert werden. Die Plattenstärke beträgt 12,5 mm.

Hydraulischer Anschluss
Die Verbindungen der OPTIPANEL 15 untereinander sowie der Anschluss an die Vor- und Rücklaufleitungen/Deckenunterverteiler erfolgt auf der Baustelle über ein bewährtes Stecksystem mit flexiblen Schläuchen. Rohrleitungen und Unterverteiler werden im Hohlraum der abgehängten Decke untergebracht. Selbstverständlich kann der Deckenhohlraum für weitere Installationen genutzt werden.

Befestigung
Die vorgefertigten OPTIPANEL 15 werden an die Profile der Unterkonstruktion / des Ständerwerks angeschraubt. Das Anschrauben erfolgt über werkseitig vorgebohrte Löcher.

Verarbeitung
Gemäß den gängigen Regeln des Trockenbaus. Anarbeitung inaktiver Flächen mit 12,5 mm dicken Standard Gipskartonplatten.

Lampen & Lüftung
Die Öffnungen müssen bereits in der Planungsphase berücksichtigt werden.

Regelung
Das System ist raumweise regelbar.

Einsatzbereiche
Für den modernen Innenausbau von Räumen mit besonderen akustischen Anforderungen geeignet, wie Bürogebäude oder öffentliche Gebäude, egal ob Neubau oder Sanierung.

Aufbau

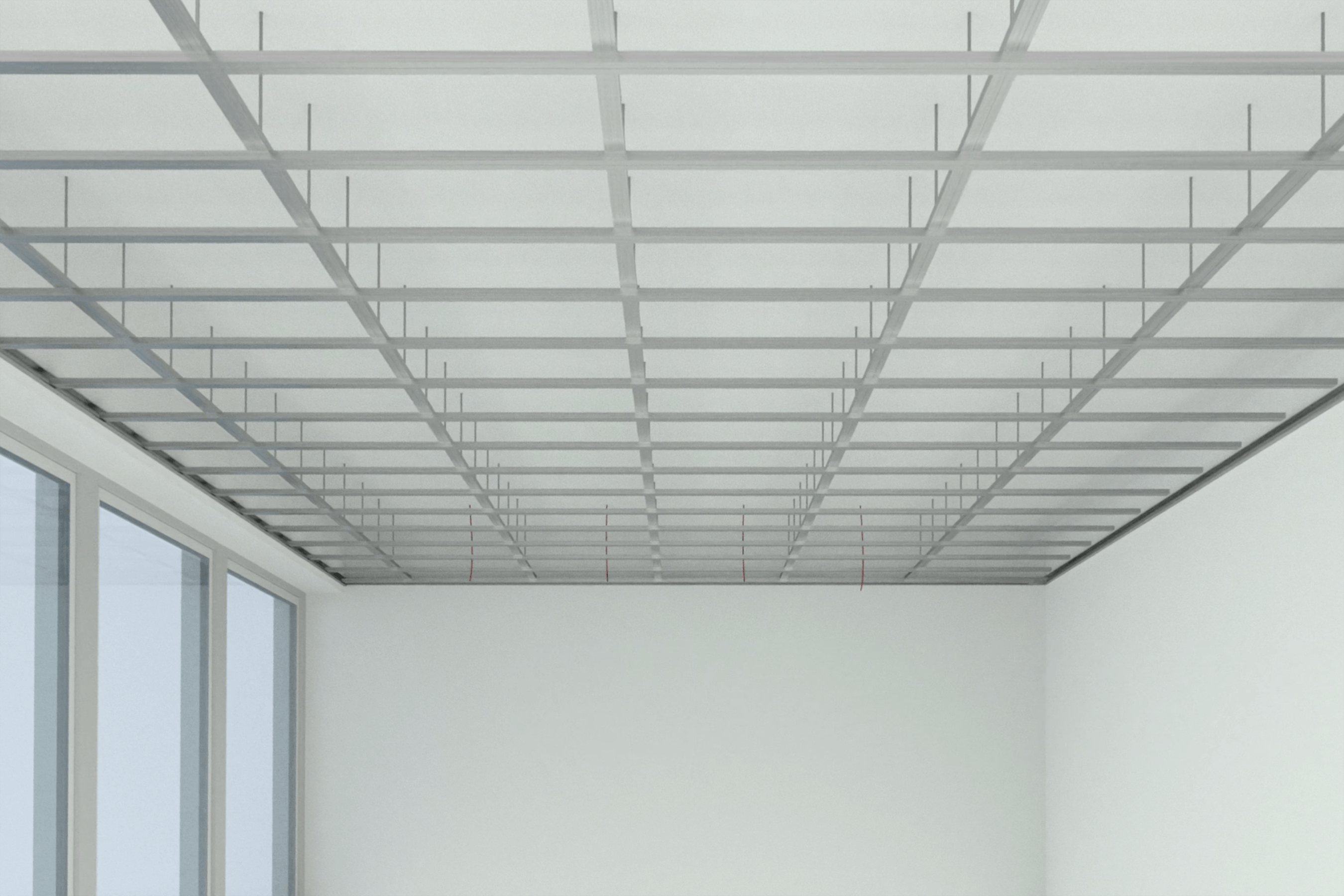

Aufbau UK OPTIPANEL

Die vorgefertigten OPTIPANEL 15 werden an die Profile der Unterkonstruktion / des Ständerwerks angeschraubt. Das Anschrauben erfolgt über werkseitig vorgebohrte Löcher.

Die Verbindungen der OPTIPANEL 15 untereinander sowie der Anschluss an die Vor- und Rücklaufleitungen/Deckenunterverteiler erfolgt auf der Baustelle über ein bewährtes Stecksystem mit flexiblen Schläuchen.

Rohrleitungen und Unterverteiler werden im Hohlraum der Decke bzw. der Wand untergebracht.

Selbstverständlich kann der Hohlraum für weitere Installationen genutzt werden.

Vorgefertigtes Produkt

In eine ungelochte 12,5 mm Gipskartonplatte sind rückseitig im Abstand von 15 mm parallele Nuten eingefräst.

In diese Nuten sind die Kapillare der Kapillarrohrmatte OPTIMAT GB 15, bestehend aus einem runden Stammrohr (20 x 2,0 mm) und Kapillarrohren (4,3 x 0,8 mm), eingelegt.

Der Abstand der Kapillarrohre (Stichmaß) beträgt 15 mm.

Rückseitig ist auf auf das OPTIPANEL 15 ein Deckpapier vollflächig aufgeklebt.



Zur Kapillarrohrmatte OPTIMAT

Zum vorgefertigten Produkt OPTIPANEL 15

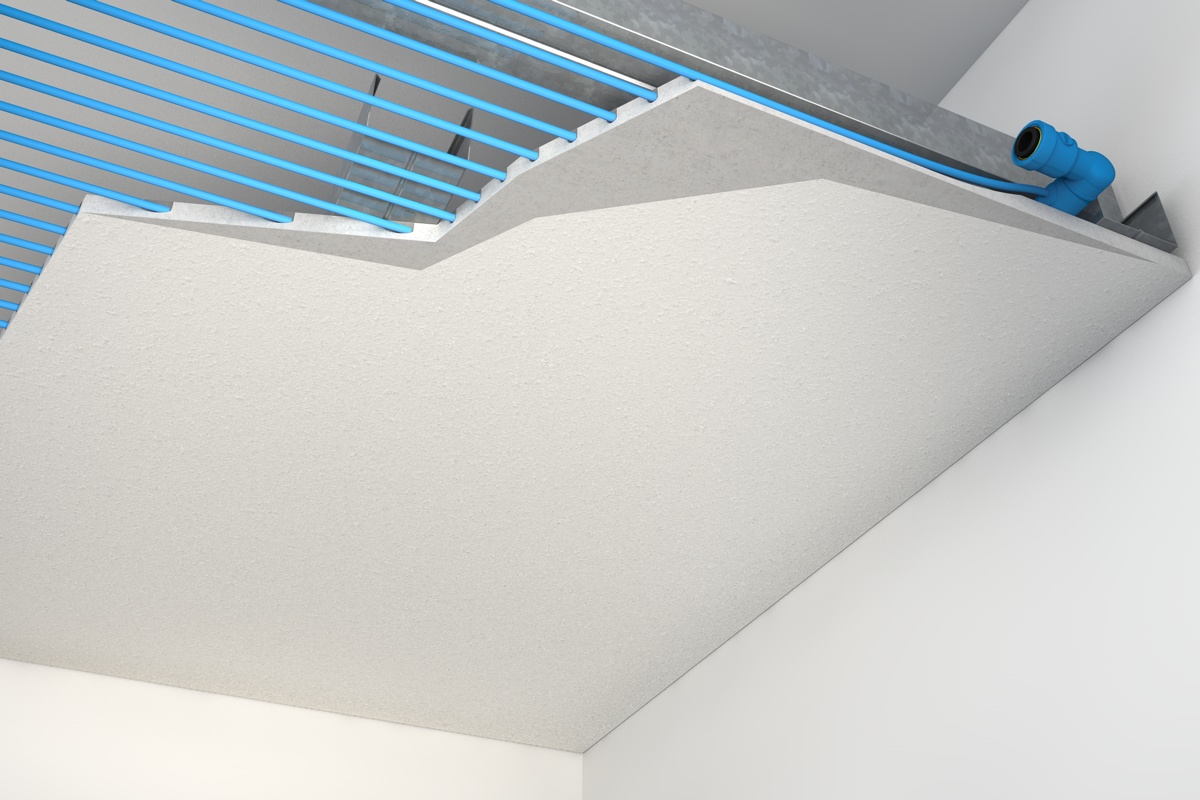

OPTIPANEL 15 mit KRM in GK-Decke mit ungelochter Oberfläche

Vorteile

Kühlen und Heizen mit einem System
In den meisten Gebäuden ist der abzudeckende Wärmebedarf aufgrund der gut gedämmten Gebäudehülle so gering, dass über unsichtbar in der Gipskartondecke oder Gipskartonwand integrierte Kapillarrohrmatten nicht nur im Sommer hervorragend gekühlt, sondern in der kalten Jahreszeit auch sehr komfortabel und energieeffizient geheizt werden kann.

Hoher Vorfertigungsgrad
Durch die werkseitige Vorfertigung werden Qualität, Funktion und thermische Leistung sichergestellt.

Problemlose Nachrüstung
Kann an eine vorhandene Unterkonstruktion angeschraubt werden. Der hydraulische Anschluss erfolgt im Hohlraum der Decke oder der Wand.

Die Deckenlast wird durch die Aktivierung nicht erhöht.

Schnelle und einfache Montage
Der hydraulische Anschluss erfolgt über ein bewährtes Stecksystem.

Diese Ausführung kann vollständig im Gewerk Trockenbau installiert werden, was für einen reibungslosen Ablauf auf der Baustelle sorgt.

Einzelraumregelung
Die Temperatur ist raumweise regelbar.

Werte

HEIZLEISTUNG

(Decke) nach DIN EN 14037/5

KÜHLLEISTUNG

(Decke) nach DIN EN 14240

AKUSTIK

(Decke) gilt nur für gelochte Variante

91,0 W/m²
ΔT = 15 K, aktive Mattenfläche

77,3 W/m²
ΔT = 15 K, gesamte Plattenfläche

74,4 W/m²
ΔT = 10 K, aktive Mattenfläche

63,2 W/m²
ΔT = 10 K, gesamte Plattenfläche

gelochte Variante siehe

OPTIPANEL 18

AUFBAUHÖHE:
abhängig von der Unterkonstruktion
zzgl. 12,5 mm OPTIPANEL 15

SYSTEMGEWICHT:
OPTIPANEL 15 (mit Wasser gefüllt)
11 kg/m² zzgl. UK + Dämmung

DRUCKSTUFE:
PN 10

Leistungsdiagramme

SPEZIFISCHE KÜHLLEISTUNG NACH DIN EN 14240

SPEZIFISCHE KÜHLLEISTUNG NACH DIN EN 14240



SPEZIFISCHE HEIZLEISTUNG NACH DIN EN 14240 / 14037-5 (ENTWURF)

SPEZIFISCHE HEIZLEISTUNG NACH DIN EN 14240 / 14037
