Kapillarrohr 3,4 x 0,55 mm | Stammrohr 20 x 12 x 2,0 mm, oval

Die Kapillarrohrmatte zum Einkleben in Metallkassetten mit mehr Austauschfläche und geringerer Aufbauhöhe der Anschlüsse.

Warum mehr Austauschfläche? Durch den ovalen Stamm haben die Kapillarrohrmatten eine größere Austauschfläche zur Metallkassette, dadurch steigt der Aktivierungsgrad.

Die OVAMAT ist ebenfalls zum Einkleben in Deckensegel geeignet.

Technische Daten

BEZEICHNUNG KRM G 10 U 10
MATERIAL/FARBE Polypropylen (PP-R) recycelbar/blau Polypropylen (PP-R) recycelbar/blau
STAMMROHR 20 x 12 x 2,0 mm, oval 20 x 12 x 2,0 mm, oval
KAPILLARROHR 3,4 x 0,55 mm 3,4 x 0,55 mm
ABSTAND A 10 mm 10 mm
LÄNGE L 600‐6000 mm in 10-mm‐Schritten 600‐6000 mm in 10-mm‐Schritten
BREITE B ab 150 mm in 10-mm‐Schritten ab 150 mm in 20-mm-Schritten
ANSCHLUSSART mit 2 diagonalen Steckanschlüssen/mit 2 seitlichen Steckanschlüssen 10 mm mit 2 mittigen Steckanschlüssen/mit 2 seitlichen Steckanschlüssen 10 mm
SPEZ. MASSE ca. 370 g/m² Kapillarrohrfläche ca. 430 g/m² Kapillarrohrfläche
SPEZ. WASSERINHALT 0,370 l/m² Kapillarrohrfläche 0,430 l/m² Kapillarrohrfläche
SPEZ. GESAMTMASSE ca. 740 g/m² Kapillarrohrfläche ca. 860 g/m² Kapillarrohrfläche
DRUCKSTUFE PN 10 PN 10
EINSATZBEREICHE
  • Deckensegel
  • Gipskartondecke
  • Metalldecke
  • Raum- oder Wandelement
  • Deckensegel
  • Metalldecke

OVAMAT  Heiz- und Kühlmatte G 10.11 | 10.20 | 10.02 | GM 10.11

G 10.11 GM 10.11
mit 2 diagonalen Steckanschlüssen mit 2 seitlichen Steckanschlüssen
und 1 Mittenverschluss

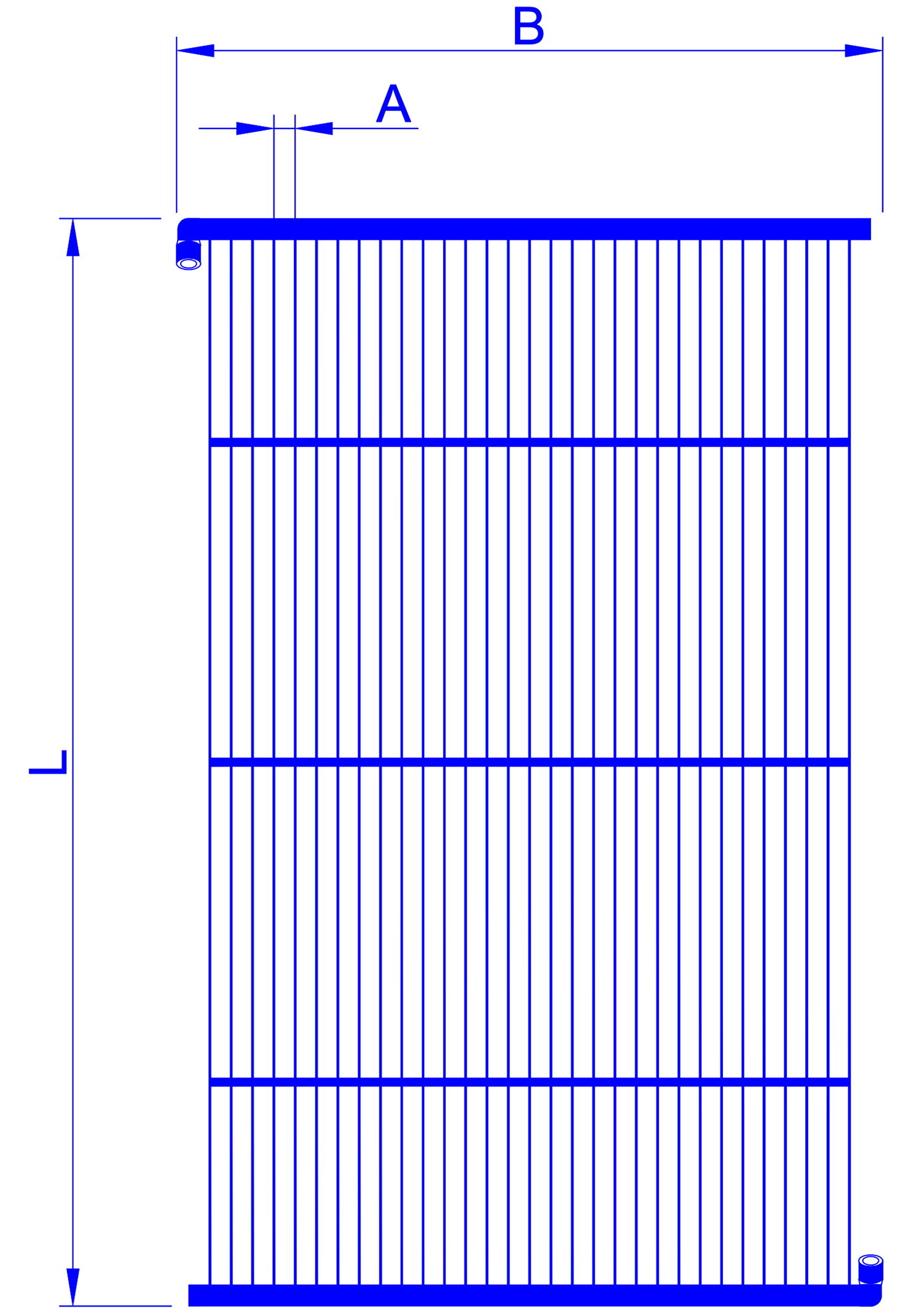

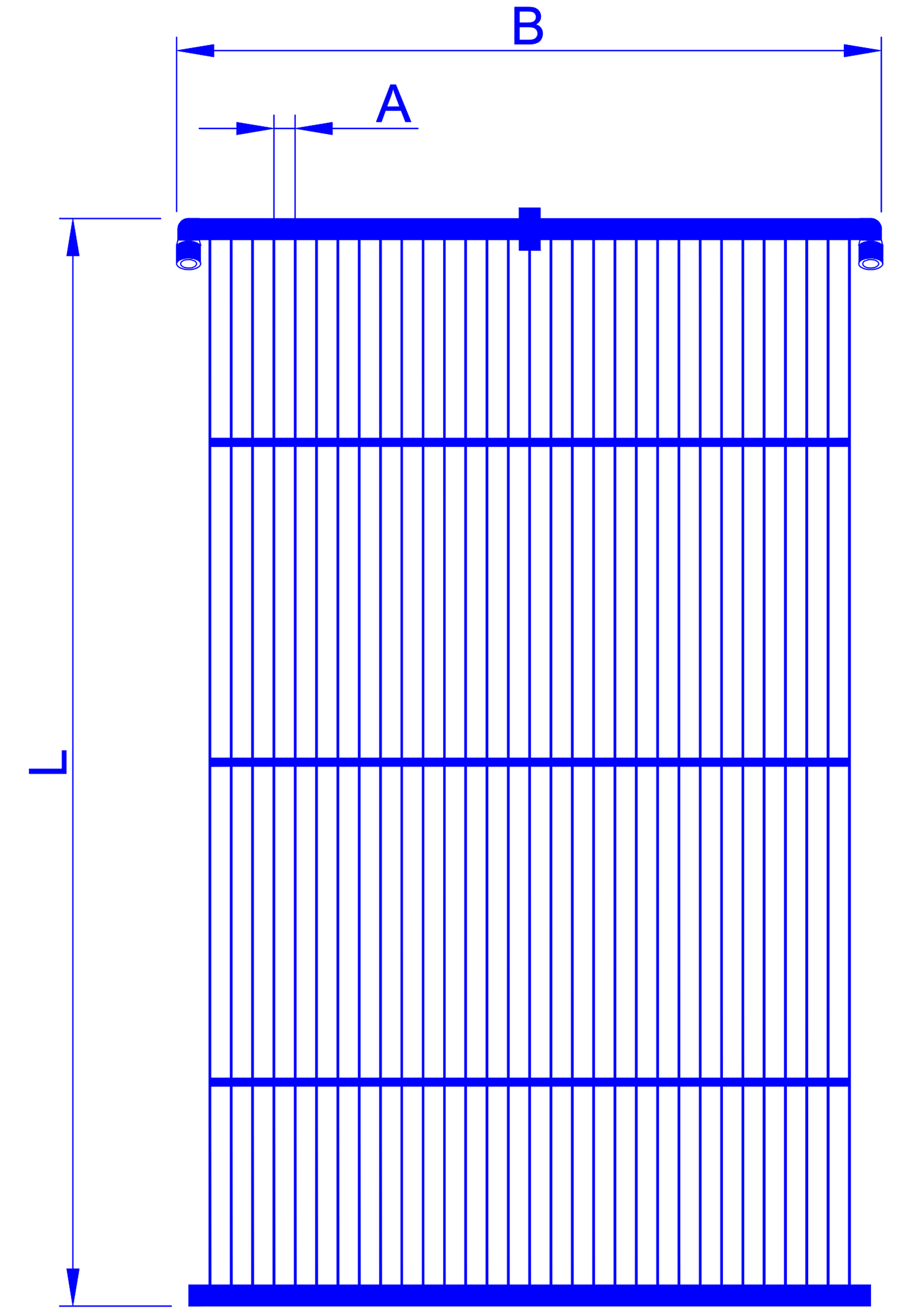

OVAMAT G 10.11 OVAMAT GM 10.11

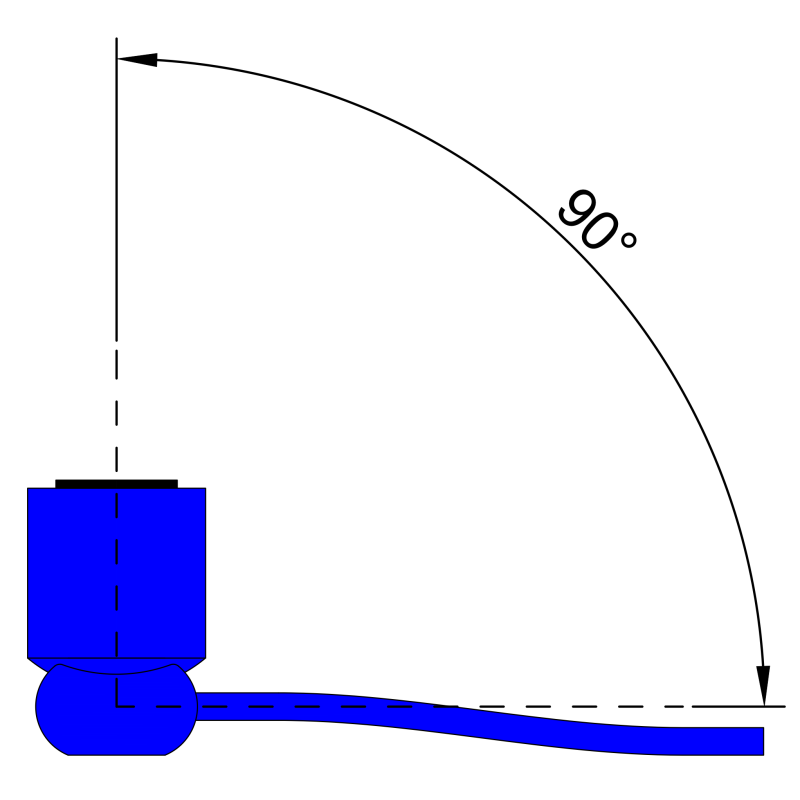

Winkelstellung Steckanschluss Ovamat

Winkelstellung Steckanschluss 90° ­
ovales Stammrohr

Steckanschlüsse

BEZEICHNUNG G 10.11 GM 10.11 G 10.20 G 10.02
BESCHREIBUNG mit 2 diagonalen Steckanschlüssen

mit 2 seitlichen
Steckanschlüssen
und 1 Mittenverschluss

mit 2 linken
Steckanschlüssen
mit 2 rechten Steckanschlüssen
WINKELSTELLUNG STECKANSCHLUSS 90° (Standard)
0°|90°|180°|270° möglich
90° (Standard)
0°|90°|180°|270° möglich
90° (Standard)
0°|90°|180°|270° möglich
90° (Standard)
0°|90°|180°|270° möglich

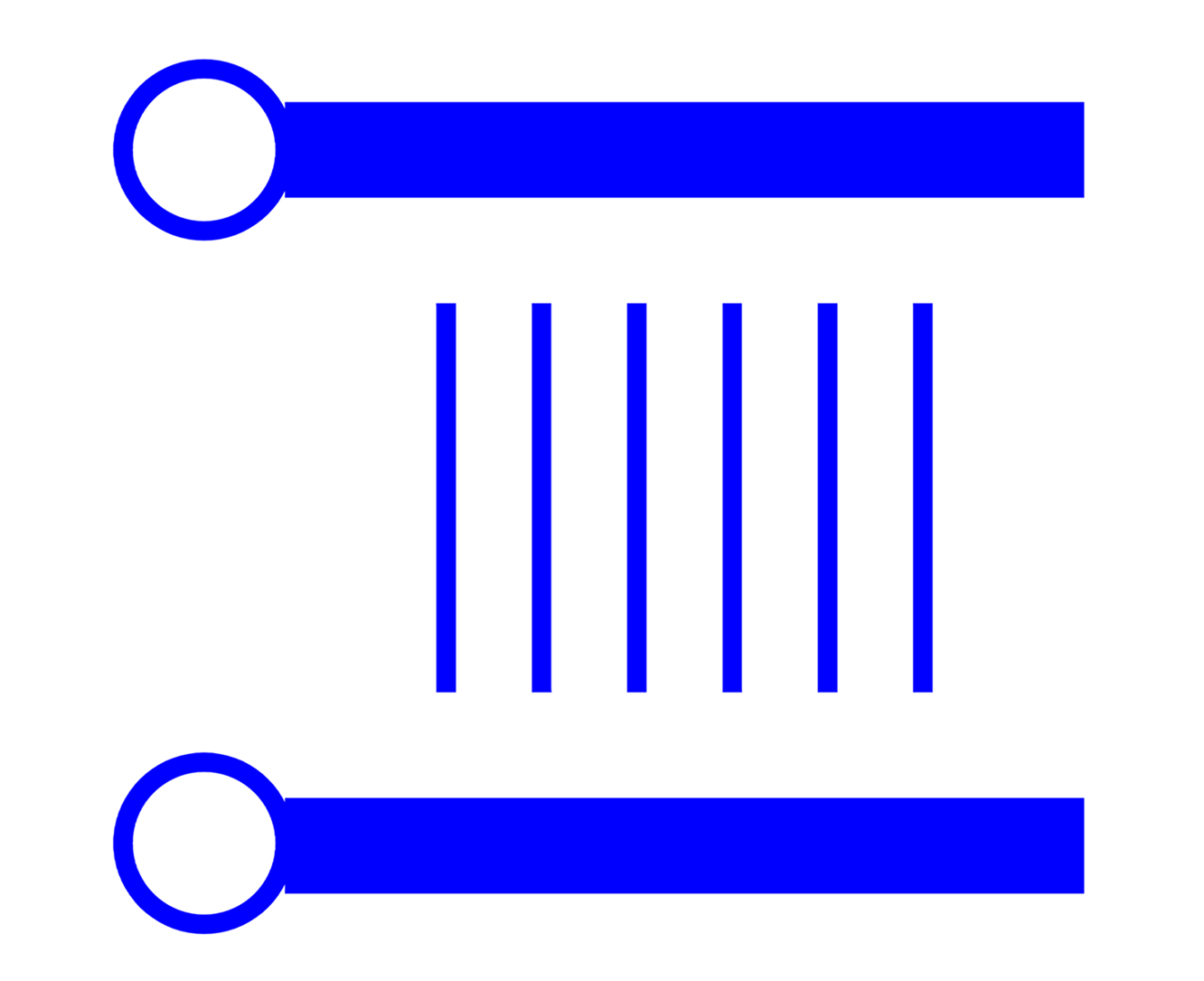

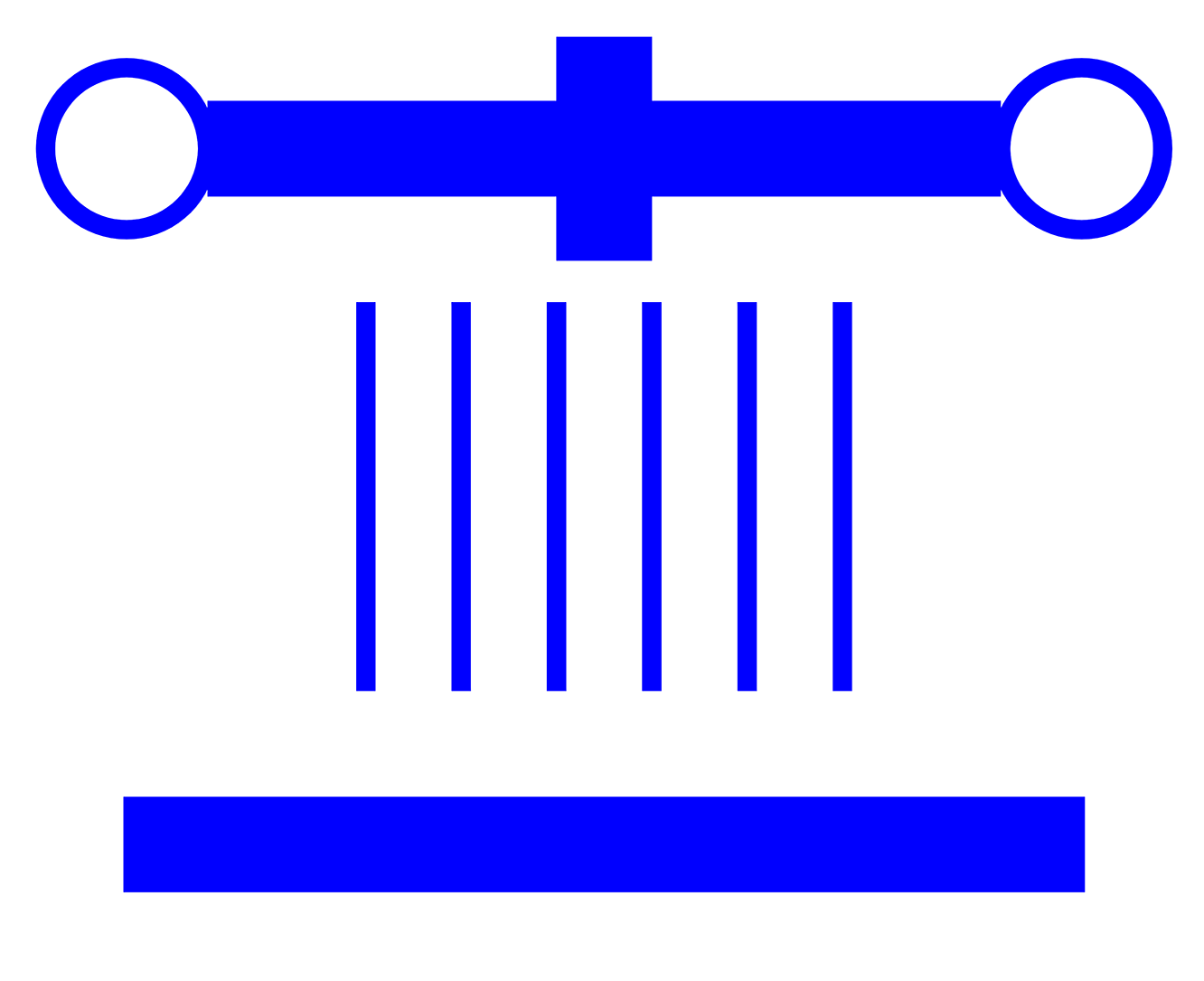

PIKTOGRAMM G 10.11 Clina Steckanschluss Piktogramm GM 10.11 Clina Steckanschluss Piktogramm G 10.20 Clina Steckanschluss Piktogramm G 10.02 Clina Steckanschluss Piktogramm



Einsatzbereiche

  • Deckensegel | Metallsegel
  • Gipskartondecke | Gipskartonplatten
  • Metalldecke | Metallkassetten, Metallpaneele
  • Raum- oder Wandelement | Konvektor GRAVIMAT

Technische Daten

MATERIAL/FARBE Polypropylen (PP-R) recycelbar/blau
STAMMROHR 20 x 12 x 2,0 mm, oval
KAPILLARROHR 3,4 x 0,55 mm
ABSTAND A 10 mm
LÄNGE L 600‐6000 mm in 10-mm‐Schritten
BREITE B ab 150 mm in 10-mm‐Schritten
ANSCHLUSSART mit 2 diagonalen Steckanschlüssen/mit 2 seitlichen Steckanschlüssen 10 mm
SPEZ. MASSE ca. 370 g/m² Kapillarrohrfläche
SPEZ. WASSERINHALT 0,370 l/m² Kapillarrohrfläche
SPEZ. GESAMTMASSE ca. 740 g/m² Kapillarrohrfläche
DRUCKSTUFE PN 10
MAX. EMPFOHLENER BETRIEBSDRUCK 4 bar
MAX. ZULÄSSIGE HEIZTEMPERATUR 60 °C



OVAMAT  HEIZ UND KÜHLMATTE  U 10.11 | UM 10.11

U 10.11 UM 10.11
mit 2 Steckanschlüssen in der Mitte mit 2 seitlichen Steckanschlüssen und 1 Mittenverschluss
OVAMAT U 10.11 OVAMAT UM 10.11

Steckanschlüsse

BEZEICHNUNG U 10.11 UM 10.11 Winkelstellung Steckanschluss Ovamat 90 Grad


Winkelstellung Steckanschluss 90°
ovales Stammrohr

BESCHREIBUNG mit 2 mittigen
Steckanschlüssen
mit 2 seitlichen
Steckanschlüssen
und 1 Mittenverschluss
WINKELSTELLUNG STECKANSCHLUSS 90° (Standard)
90° | 270° möglich
90° (Standard)
90°| 270° möglich

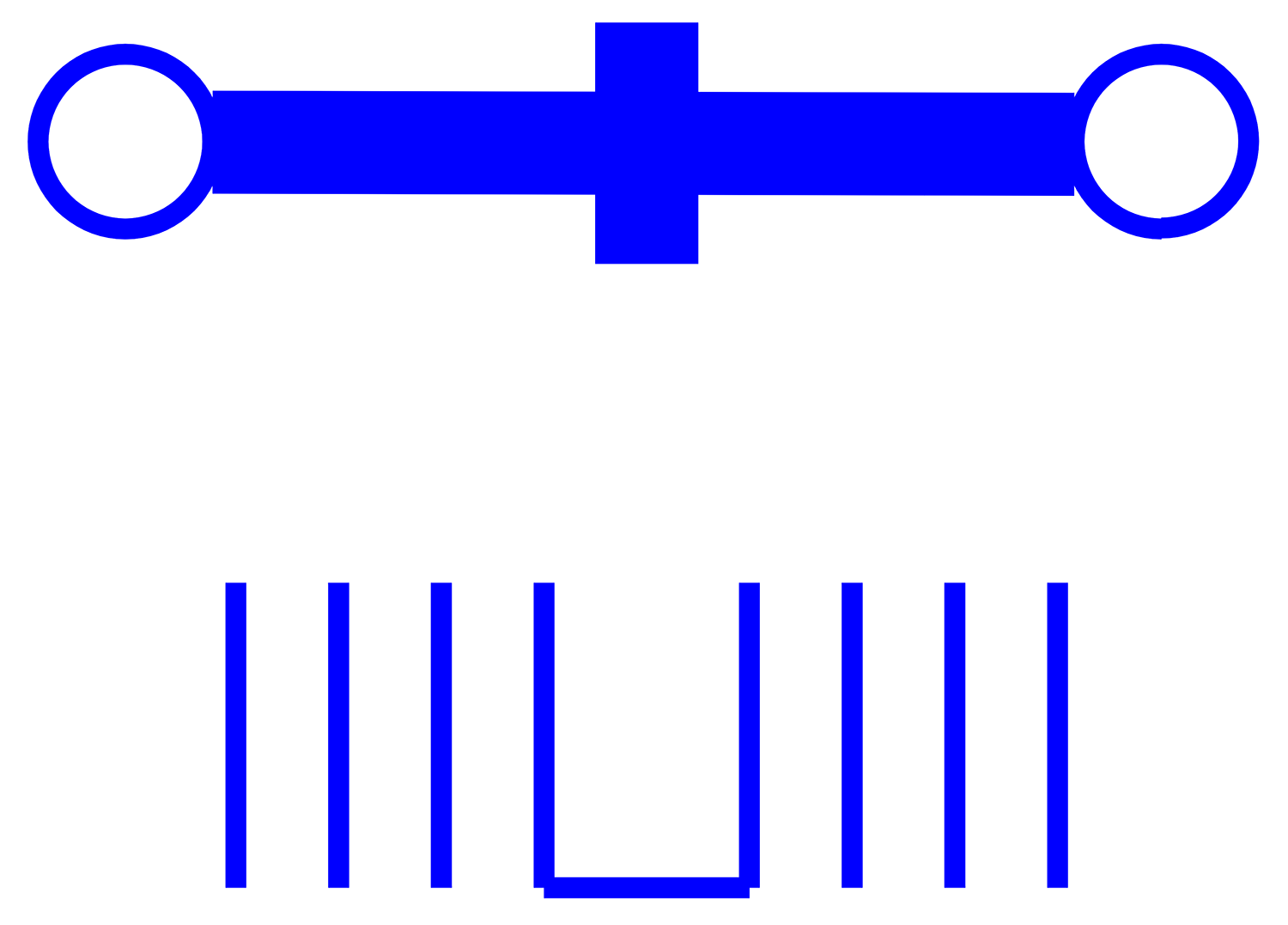

PIKTOGRAMM U 10.11 Clina Steckanschluss Piktogramm UM 10.11 Clina Steckanschluss Piktogramm

Einsatzbereiche

  • Deckensegel |Metallsegel
  • Metalldecke | Metallkassetten, Metallpaneele

Technische Daten

MATERIAL/FARBE Polypropylen (PP-R) recycelbar/blau
STAMMROHR 20 x 12 x 2,0 mm, oval
KAPILLARROHR 3,4 x 0,55 mm
ABSTAND A 10 mm
LÄNGE L 600‐6000 mm in 10-mm‐Schritten
BREITE B ab 150 mm in 20-mm‐Schritten
ANSCHLUSSART mit 2 mittigen Steckanschlüssen/mit 2 seitlichen Steckanschlüssen 10 mm
SPEZ. MASSE ca. 430 g/m² Kapillarrohrfläche
SPEZ. WASSERINHALT 0,430 l/m² Kapillarrohrfläche
SPEZ. GESAMTMASSE ca. 860 g/m² Kapillarrohrfläche
DRUCKSTUFE PN 10
MAX. EMPFOHLENER BETRIEBSDRUCK 4 bar
MAX. ZULÄSSIGE HEIZTEMPERATUR 60 °C
